ARENA MASTER | PISOS PORTÁTEIS

O piso esportivo portátil Arena Master é composto de painéis de madeira de lei de 22 mm, pré-fabricados na forma de painéis leves.

Cada painel é facilmente fixado por meio de suportes de metal pré-montados de fábrica. Longitudinalmente, os painéis possuem encaixe tipo macho e fêmea e nas extremidades são unidos usando linguetas.

Por baixo de cada painel são instaladas quatro folhas de compensado de bétula com 12 mm de espessura. Isso proporciona aos painéis grande resistência e durabilidade. Os painéis são reforçados em cada extremidade com perfis de alumínio. Os painéis são instalados em cima de uma camada de espuma de polietileno de 15 mm para fornecer a quantidade correta de absorção de choque e resiliência.

Uma rampa de transição ao redor do piso proporciona uma borda forte, protetora e firme para o perímetro.

Para uma instalação mais rápida e flexível, solicite os painéis Junckers CenterRow, que possibilitam a instalação de duas vias.

O Arena Master tolera maiores flutuações de umidade relativa e, portanto, é adequado para uso a longo prazo.

Fatos

DESEMPENHO

Área-elástica de acordo com a norma EN 14904 categoria A3

USO

Torneios internacionais, que exigem marcações de linha especiais,
concertos e exposições.
Sobre gramados e rinques de patinação

TIPO DE PISO

Tábua de madeira de lei maciça de 22 mm de 2 tiras pré-acabada

TAMANHO DO PAINEL

Painel inteiro 0,93 m2- Meio painel 0,47 m²

PESO DO PAINEL

Painel inteiro 19,7 kg – Meio painel 9,9 kg

ALICERCE

Compensado de bétula prefixado, 12 mm

FORRAÇÃO

15 mm Sports Foam

EXIGÊNCIA DE CONTRAPISO

Contrapiso autoportante de concreto/concreto leve
Pisos duros existentes
Superfícies moles/pisos elásticos pontuais, como borracha ou vinil

ALTURA DE CONSTRUÇÃO

49 mm / 34 mm sobre gramados

ENSAIO DE FADIGA DE 25 ANOS JUNCKERS

LIXAMENTO E REAPLICAÇÃO DE VERNIZ

Sim, sobre madeira virgem 8 a 10 vezes

ADEQUADO PARA AQUECIMENTO DO CONTRAPIS

Sim

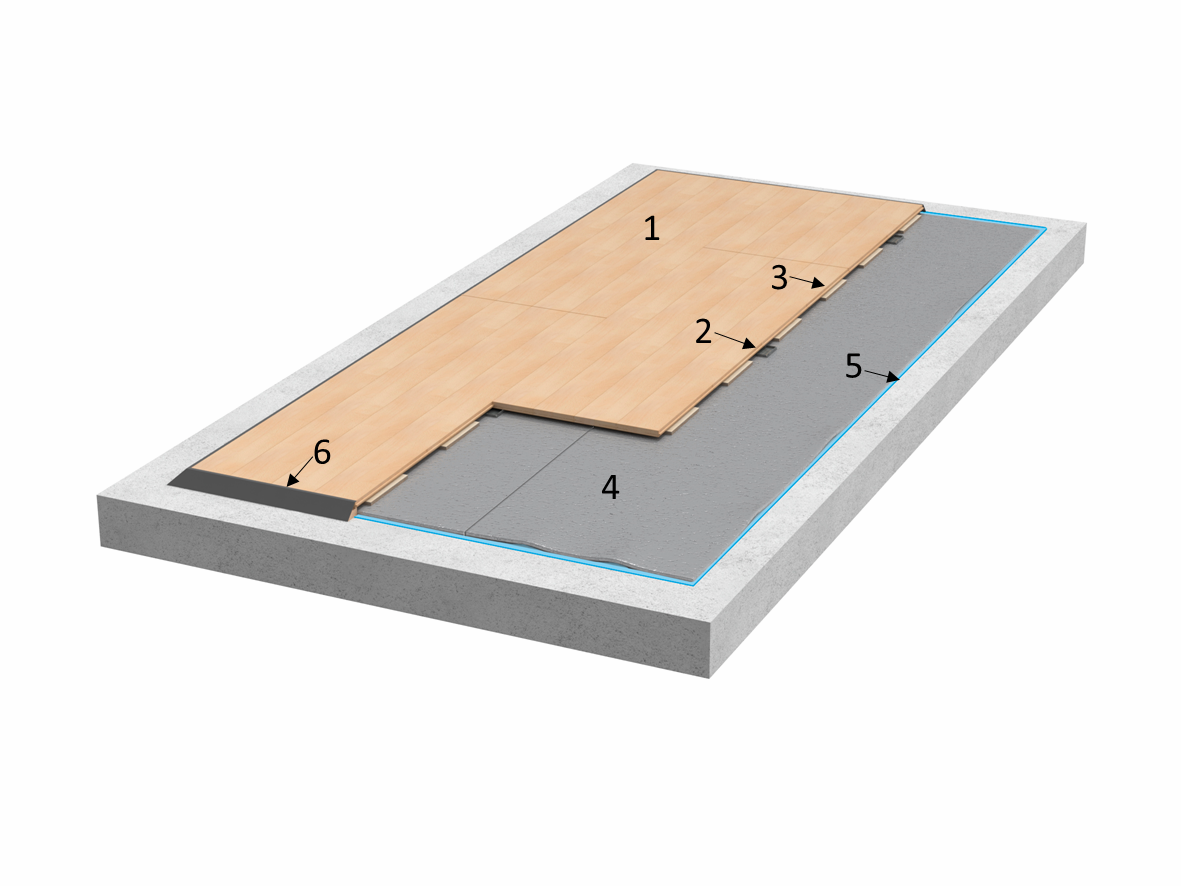

COMPONENTES DO SISTEMA
1. Painéis sólidos de 2 tiras de 22 mm Junckers.
 - Tamanho do painel inteiro: 517,5 x 1.800 mm, 0,93 m²
 - Tamanho do meio painel: 517,5 x 900 mm, 0,47 m²
2. Suportes de montagem
3. Compensado
4. Forração elástica, Espuma esportiva Junckers de 15 mm
5. Barreira anti-humidade sobre o concreto, Membrana de PE Junckers de 0,20 mm
6. Rampa de transição





REQUISITOS EN 14904:A4

RESULTADOS DOS ENSAIOS

ABSORÇÃO DE CHOQUE

≥ 40 < 55 %

50 %

DEFORMAÇÃO VERTICAL

≥1.8 <3.5mm

2.1 mm

QUIQUE DA BOLA

≥ 90 %

98 %

ATRITO

≥ 80 ≤ 110

~ 85

CARGA DE ROLAMENTO

≥ 1500 N

3000 N1

CARGA PONTUAL

Nenhum

5000 N ~ 500 kgs2

1. Ensaio Junckers com rodas de borracha maciça: 50 mm de largura, 100 mm de diâmetro.
2. Ensaio Junckers com uma carga pontual de 100 x 100 mm.
